CABINAS MULTIPROPÓSITO

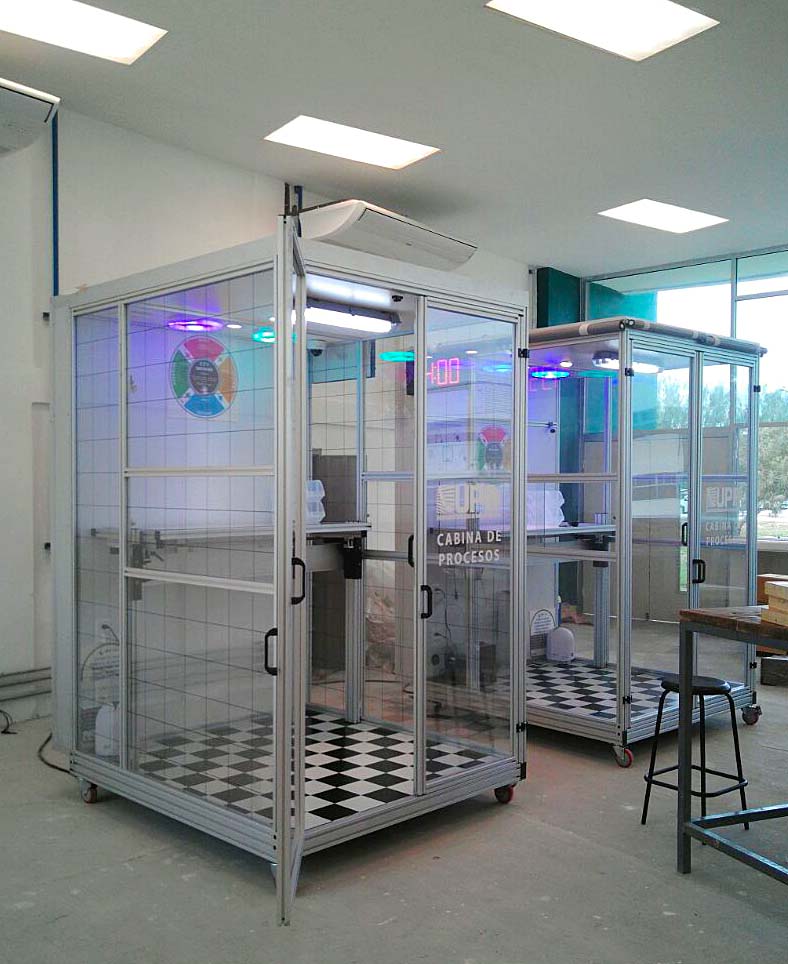

Cabinas de procesos y ergonomia

Introducción

La gestión productiva enmarcada por la eficiencia trae como beneficios tangibles la reducción en el tiempo de generación de los bienes o servicios perseguidos, una mayor disponibilidad de los mismos, un mayor número de usuarios atendidos en sus demandas y esto a un menor precio. Para abordar un estudio serio de estos temas. Proponemos la instalación de dos cabinas ergonómicas multipropósito.

El objetivo es poder llevar a cabo experiencias comparativas entre dos puestos de trabajo productivo, en donde el usuarios de un puesto trabajará bajo condiciones físico-ambientales distintas al otro, y así poder evaluar la eficiencia de diseño de un puesto o condiciones que afectan el desempeño operativo de un operario.

Nuestra propuesta abarca todos estos aspectos e incluye, además el asesoramiento, capacitación ó actualización; por parte de personal especializado en el área; desarrollo de materiales académicos, entre otros. Con lo que aseguramos un acompañamiento y compromiso con los intereses y objetivos de la institución.

Esta propuesta puede ser ampliada o complementada en cualquier momento de acuerdo a los requerimientos y nuevos alcances que acontezcan. Las cabinas son independientes entre sí y podrán trabajardemaneraaisladaoenconjunto (1cabina,2cabinas,4cabinas),Tambiénesposibleintegrar sistemas mas completes como: Banda transportadora, Estaciones con robots industriales, Robots colaborativos, Vehículos guiados automatizados, Implementación de líneas de ensamble, Estaciones de control de calidad, Módulo de abastecimiento de material, diseño comparativo de estaciones de trabajo, etc.

Descripción Técnica

El diseño de este módulo está conformado por dos cabinas, una derecha y otra izquierda. Con Medidas: 150 x 150 x 210 cm, diseño robusto y ligero de metal estructural reforzado. Cabinas independientes y móviles para poder modificar la configuración de procesos según convenga a los fines de estudio o bien trabajar con ellas de manera separada.



Cuentan con: Piso reforzado especial para cabina ergonómica. Con rampa móvil para permitir el acceso de personas discapacitadas (silla de ruedas). Mesa de trabajo móvil diseñada y adaptada para uso en mediciones ergonómicas y es ajustable en altura (desde personas sentadas en silla de ruedas a personas paradas) e inclinación.

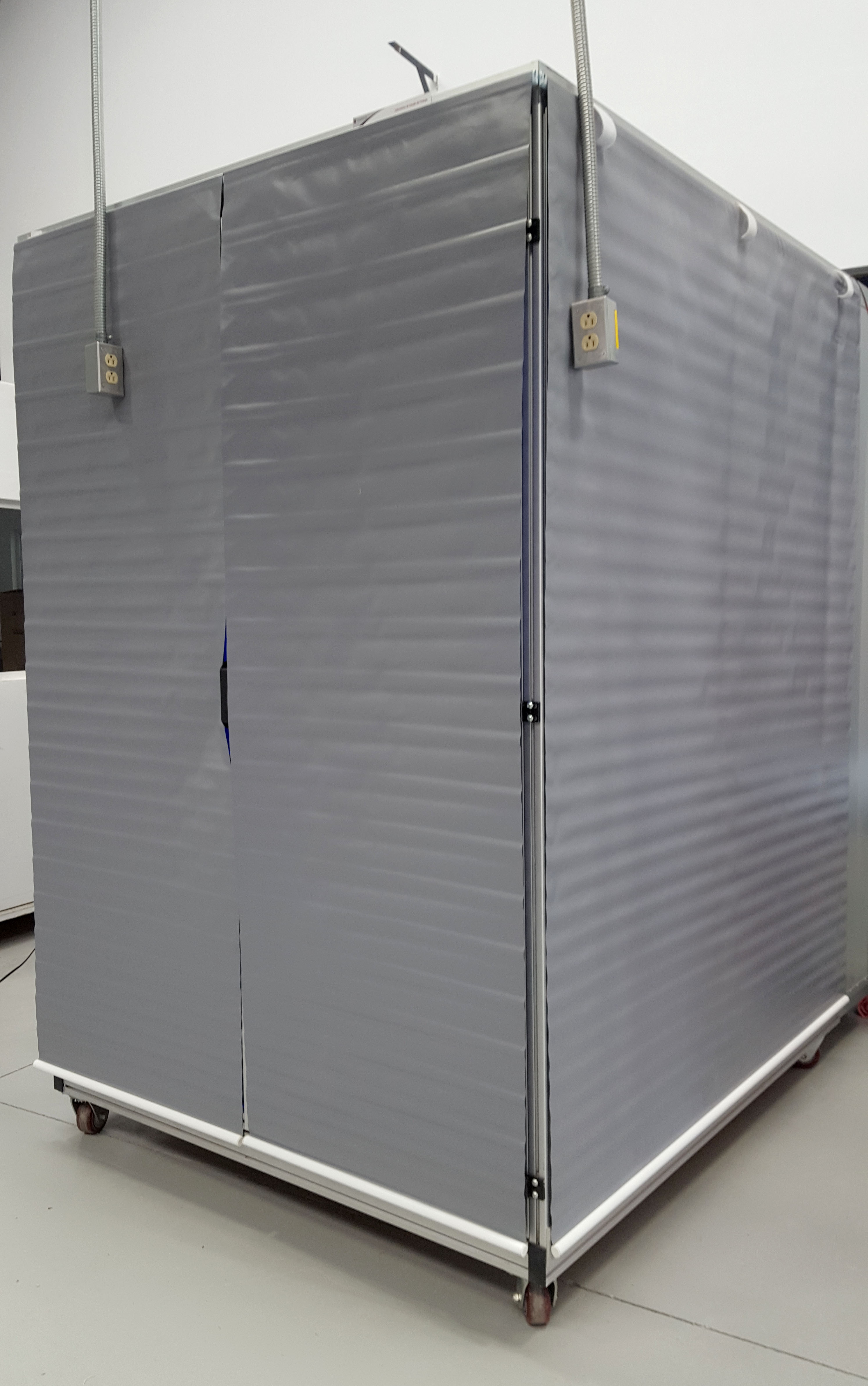

cabina de procesos cerrada
git03

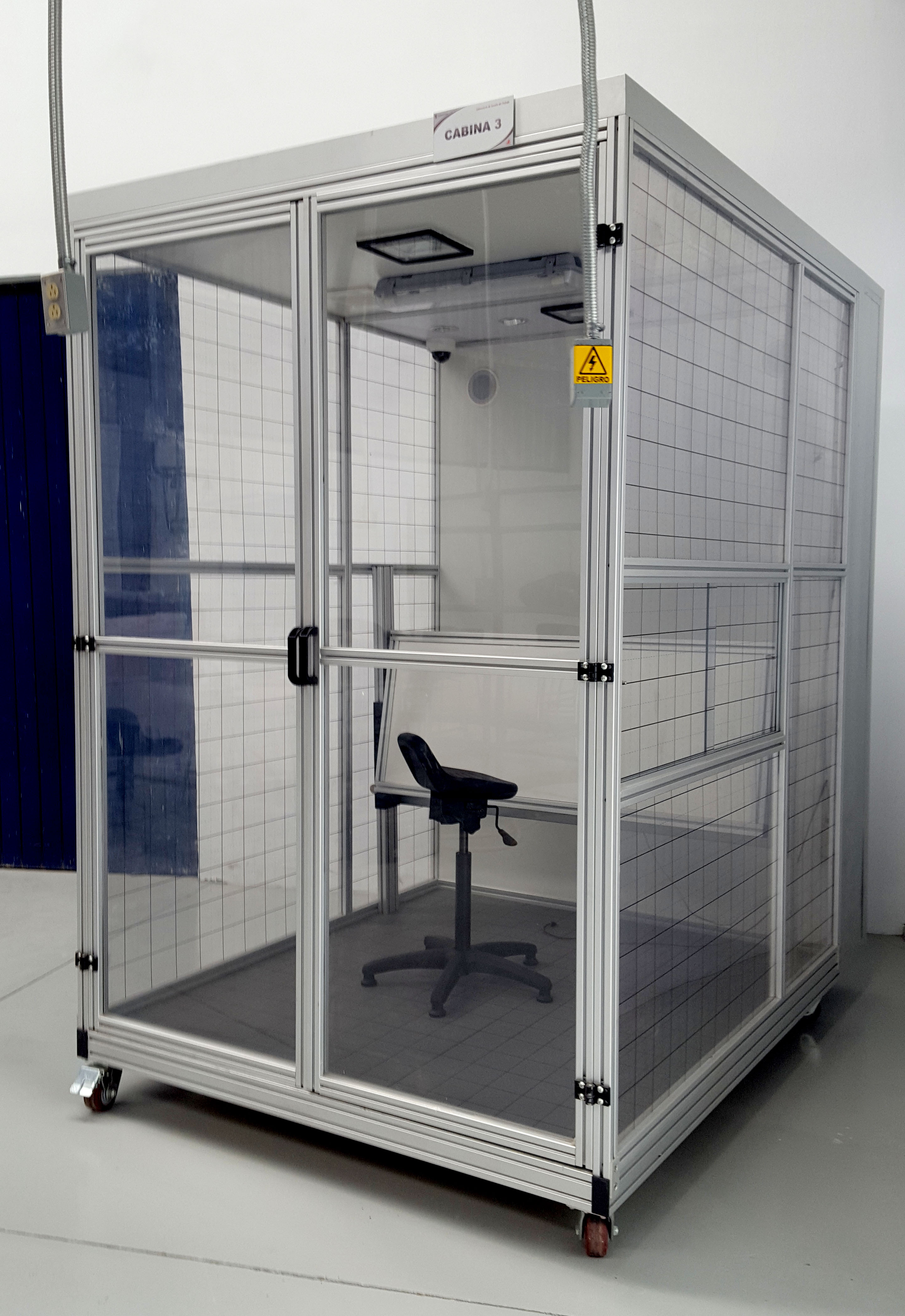

cabina de procesos abierta

En su interior aplicamos las más modernas tecnologías de diseño, como paneles totalmente a prueba de hongos y bacterias; equipamiento y accesorios, acorde con la normativa respectiva de alta calidad y eficiencia; facilidades de manejo de ambiente libre de patógenos, pues finalmente es un espacio de trabajo.A demás cuenta con:

• Banco de trabajo industrial para fines ergonómicos.
• Puerta con sistema de cerrado magnético.
• Cámara documental interna para poder hacer énfasis en la observación del proceso de trabajo u observación de la ergonomía del espacio para del usuario.
• Adicionalmente el espacio de trabajo cuenta con tomas de alimentación eléctrica al interior y exterior de la cabina.

Cabina de procesos de la producción

Para llevar a cabo el análisis tanto operativo como ergonómico de una estación de trabajo durante prácticas de procesos y métodos, la cabina simula diferentes condiciones ambientales que se podrán presentar durante los procesos de producción.

Centro de control inalámbrico con pantalla touch screen integrado a la cabina, que permite al profesor, determinar las características de operación de manera sencilla e intuitiva. Contará con sensores que registrarán las variaciones de los parámetros físicos y biológicos.

• Sensor de luz,
• Sensor de temperatura ambiente,
• Sensor de sonido,
• Sensor medidor de presión arterial
• Sensor de temperatura corporal
• Sensor de pulso cardiaco
• Sensor de humedad

Cabina estudio de la ergonomía

El diseño de la cabina permitirá llevar a cabo la medición y análisis de medidas antropométricas en diferentes condiciones de trabajo, en diversas posiciones y condiciones físicas del individuo a analizar.

Sistema de aislamiento óptico abatible que podrá ser habilitado en el momento que se desee para no tener influencias visuales del medio externo en el área de trabajo e investigación.

Programa para análisis del vídeo e imágenes adquiridos por las cámaras. Para el análisis de los movimientos y estudio de posibles problemas músculo esqueléticos ocasionados por malas posturas, movimientos, etc., mejoras de tiempos y movimientos y mejora funcional en la estación de trabajo.

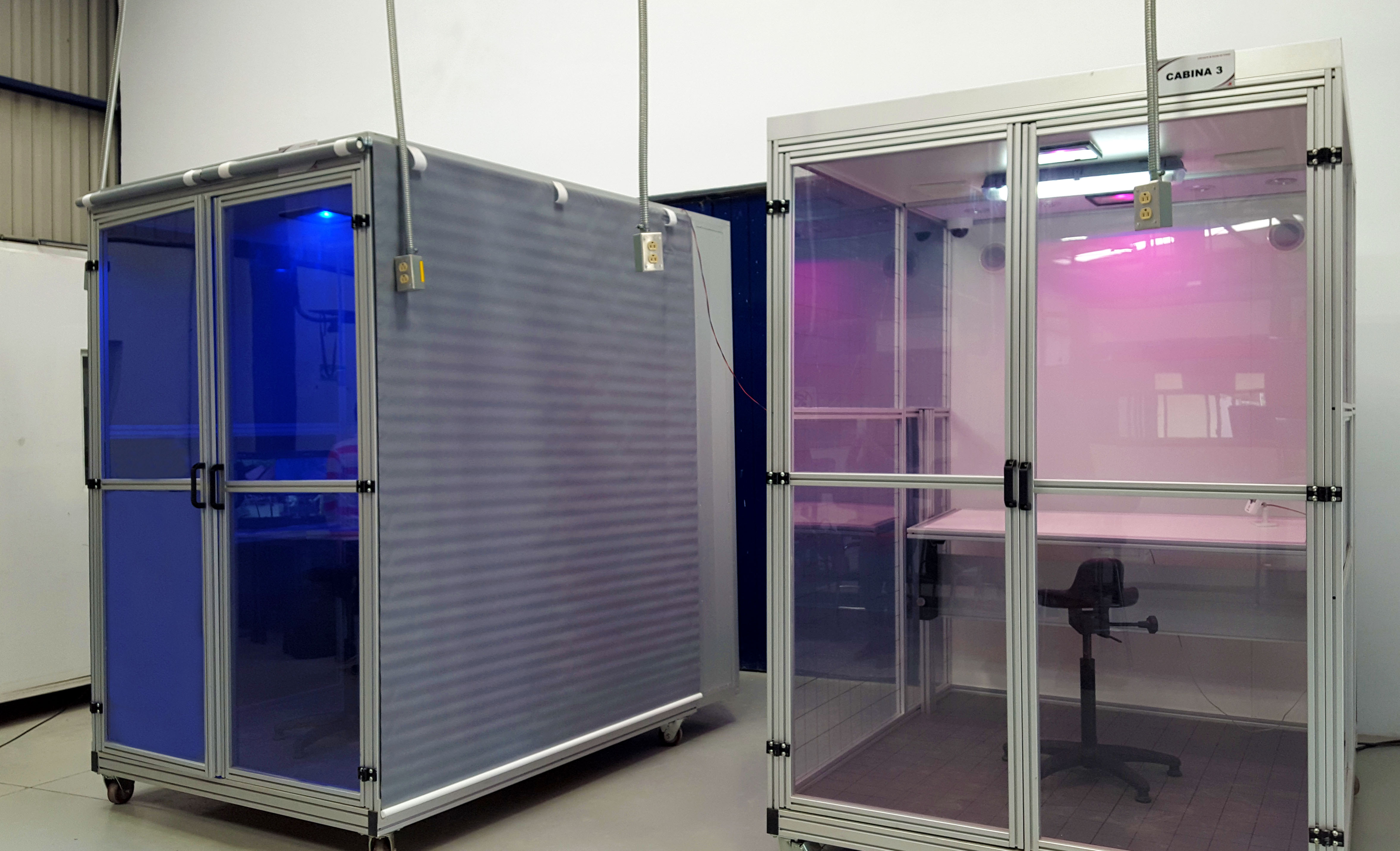

Cabinas de procesos de la produccion
Cabina de estudio de ergonomia

Cada conjunto de cabinas cuenta con una estación para el profesor donde se podrán manipular los datos de todas las variables de operación adquiridas de las cabinas.

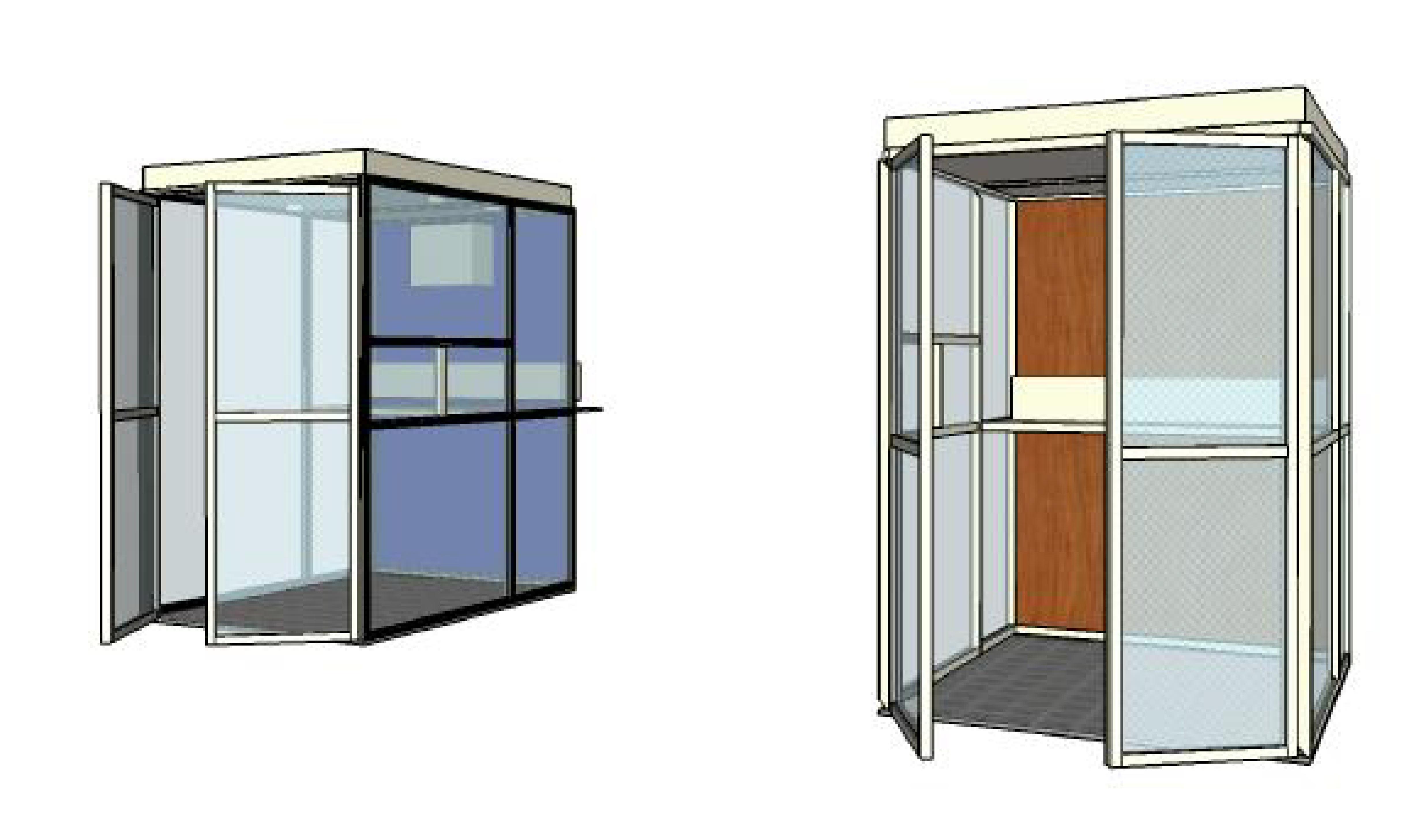

Dibujo de cabinas

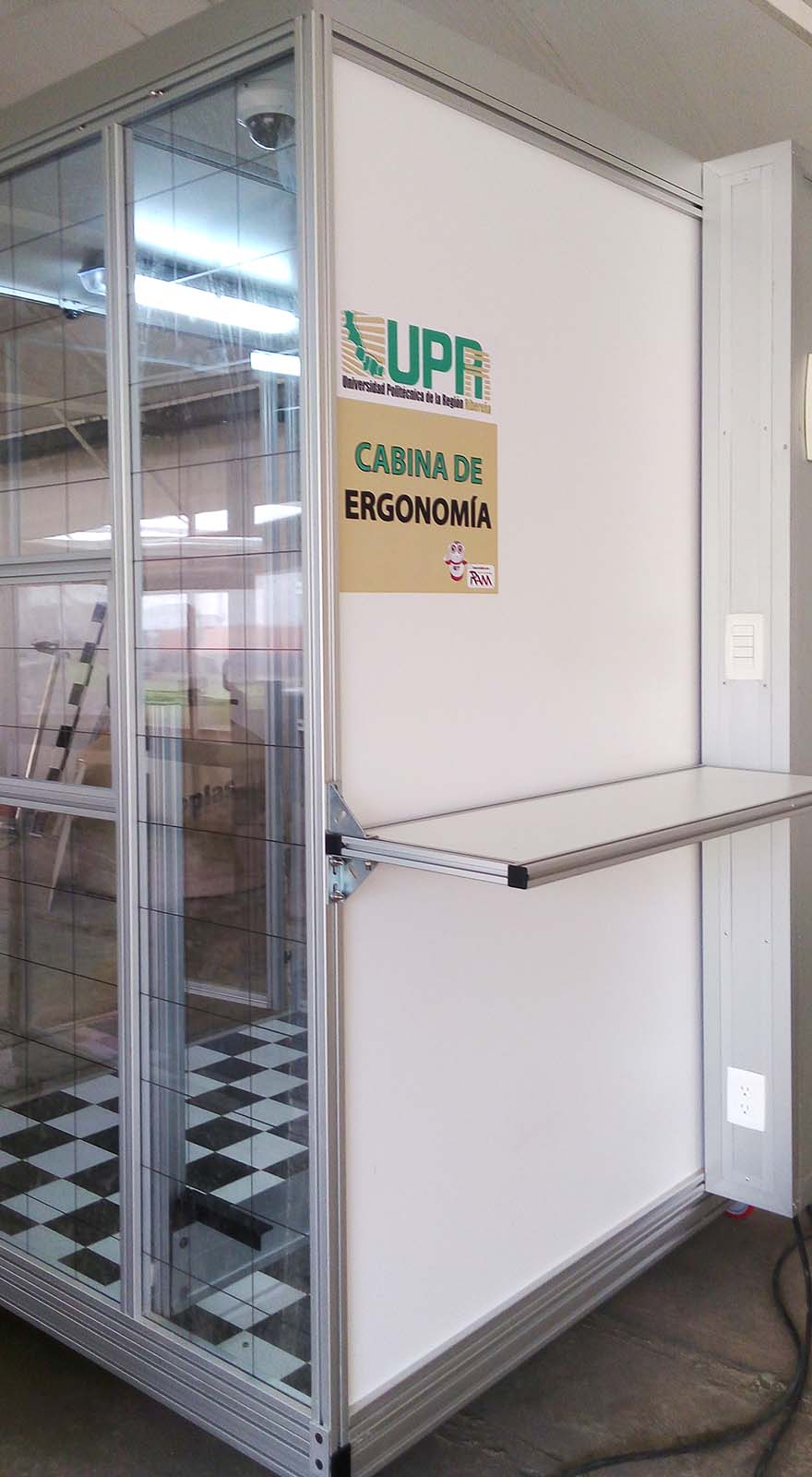

cabina de ergonomia

Misceláneos incluidos

• Material didáctico de apoyo
• Kit de mediciones ergonómicas
• Kit de materiales de producción

Otros módulos
Este módulo puede llevarse hasta constituir una plataforma de formación integral industrial, por lo que es compatible con:

• Módulo análisis e implementación de procesos
• Módulo de simulación (Integral y específica)

Temas de base a cubrir en la funcionalidad de entrenamiento

• Tiempos y movimientos
• Estudio del trabajo
• Diseño de Estaciones de Trabajo
• Ergonomía
• Producción
• Antropometría
